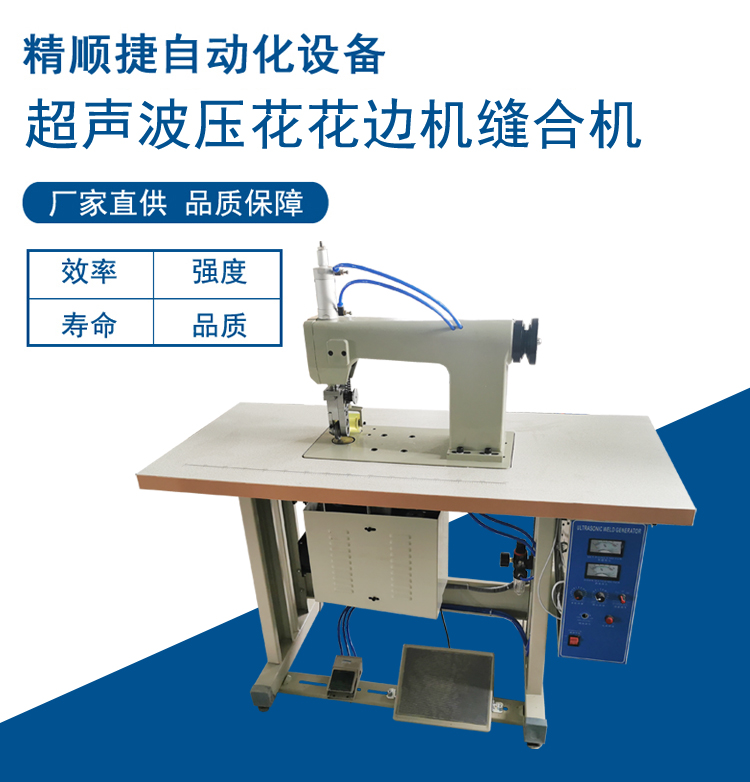

超聲波內衣花邊機 文胸切割焊接機縫合機

超聲波內衣花邊機 文胸切割焊接機縫合機又稱超聲波花邊縫合機、超聲波縫合機,是一種縫合、壓花設備。主要用于合成纖維布料的縫邊、熔接、熔切、壓花等,加工產品具有水密性好,生產效率高,不用針線輔料,熔切面平滑無毛邊,手感好等特點。

產品介紹

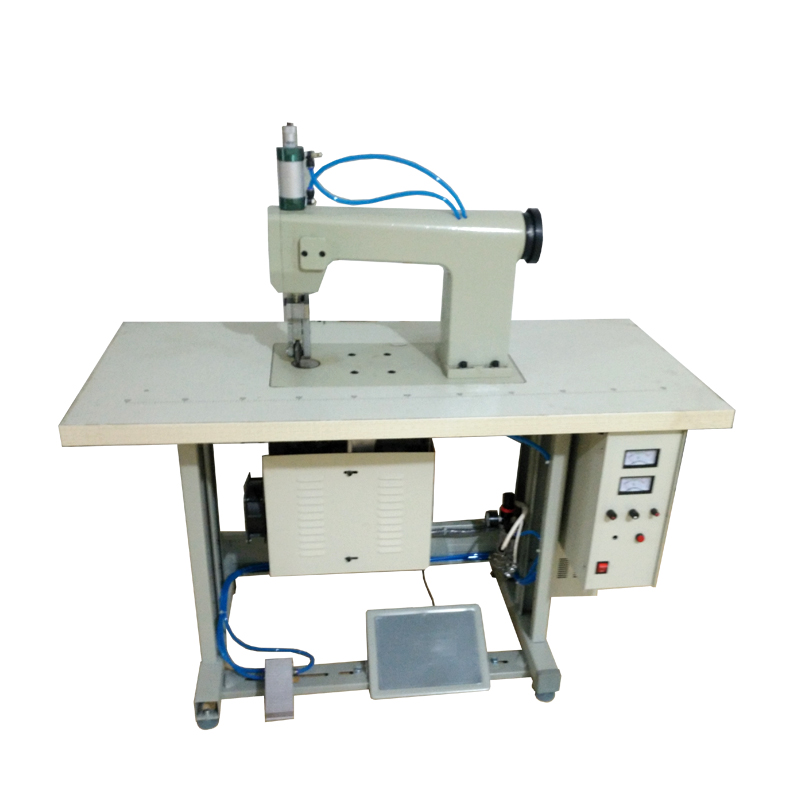

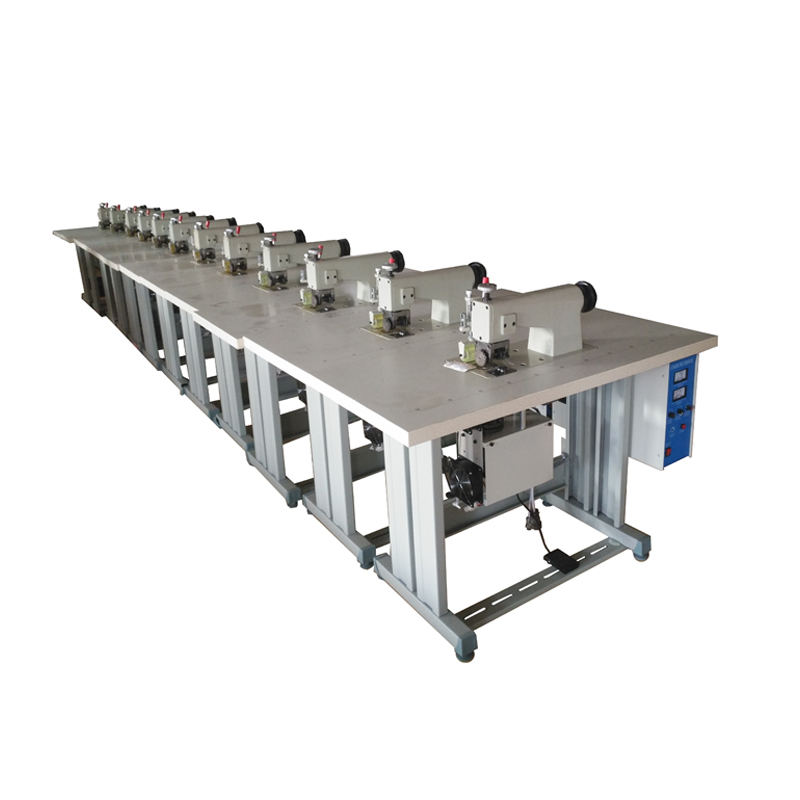

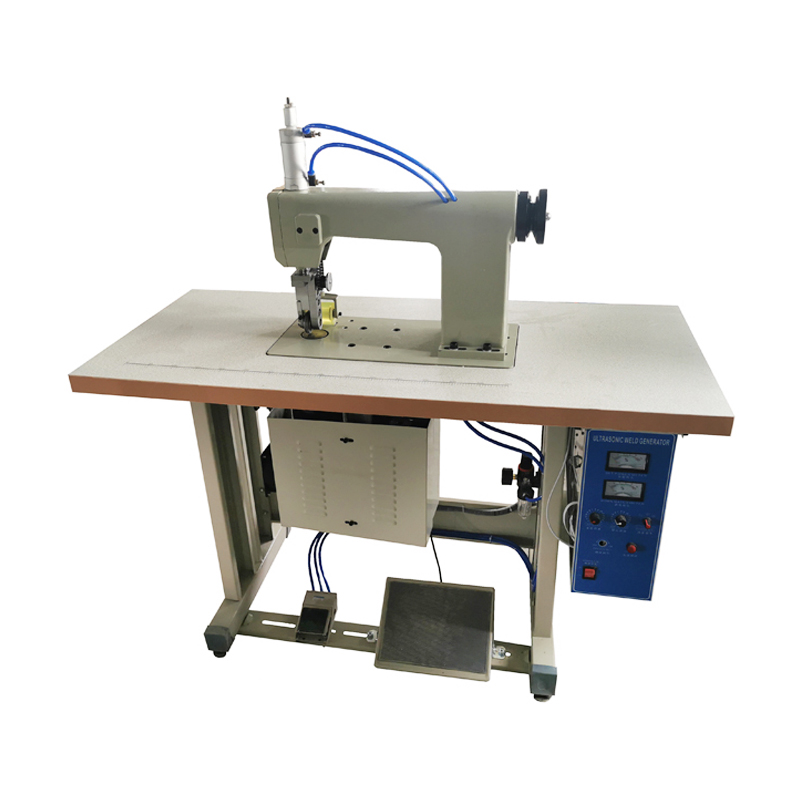

機械展示


設備參數

型號

JSJ-150

輸入功率

2000W

輸出頻率

20KHz

工作電源

220±5V 50Hz-60Hz

運行速度

0-25m/min

工作模式

腳踏氣動

焊接尺寸

5mm

功能

壓花、切邊、縫合、鏤空等

機械尺寸

1200x600x1200mm

重量

120KG

品牌

精順捷

樣品展示


機械特點

1.超聲波花邊機花輪采用特殊合金鋼材料制成,并經特種熱處理工藝,具有耐磨損、使用壽命長等特點。

2.花邊機操作時不需預熱可連續性加工、速度快、大量生產、可轉角,加工時不冒煙、火花,不傷害布類邊緣。

3.超聲波花邊機縫合機機械操作方便、易懂,普通工人即可上機操作。

4.超聲波花邊機直接將各類布料進行縫合,同時作切邊、裂孔、印紋、使產品一次成形,無毛邊,無散口。

5.超聲波花邊機利用超聲波直接在各類材料上進行包邊,燙金,壓制各類圖形,根據不同面料、厚度調節功率。

6. 可加裝色紙、金泊紙,加壓時可達印色、燙金功能。

適用范圍

適用不同的材料;分別調節上下模具轉速。超聲波花邊機用途:

(1)縫合,(2)花樣車邊,(3)裁切,(4)分條,(5)切孔,(6)壓圖形,(7)成形,(8)印色,(9)燙金,(10)折邊和印紋,(11)包焊金屬線固定。

花邊:衣服,床套,枕頭套,汽車套,帳蓬,包裝帶,背包,旅行帶,手提帶,窗簾,雨衣,風衣,雪衣,玩具,手套,桌巾,椅套,被套,發飾,飾品,雨傘,燈罩等等。

壓花:飾品,頭花,發夾飾品,工藝裝飾品,圣誕飾品,婚紗飾品等等。

縫合:無紡布袋,一次性防護服,眼罩,雨衣,PVE手提袋,雨傘,食品包裝袋,帳篷,鞋帽制品,尼龍帶封口、集塵袋等等。

壓紋:反光材料等等。

分條:粘扣帶,織帶,布料(30%化纖),商標等等。

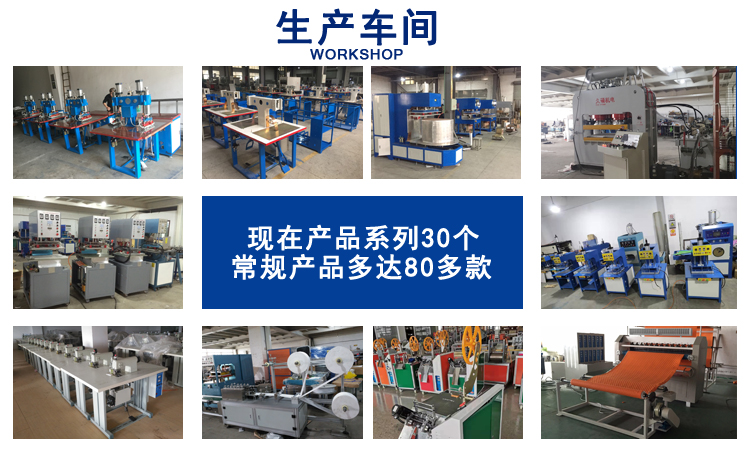

車間展示
